ARTICLE N° 171 | Capacité de charge statique d'un compas de fenêtre par rapport à sa capacité de charge dynamique sous l'effet de rafales de vent
ARTICLE N° 171 | Capacité de charge statique d'un compas de fenêtre par rapport à sa capacité de charge dynamique sous l'effet de rafales de vent

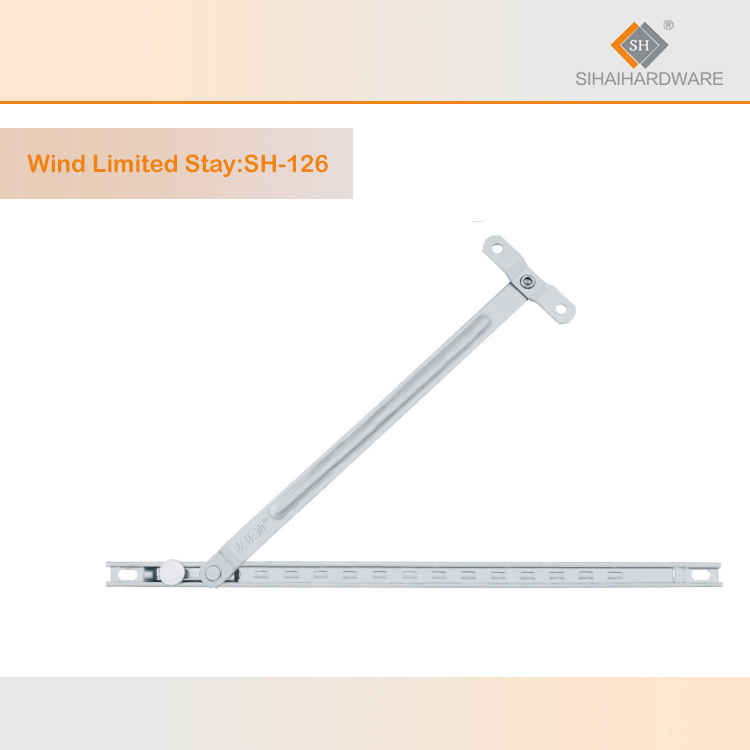

UNbutée de fenêtreUn système de fixation est conçu pour supporter un châssis d'un certain poids à un angle d'ouverture précis. Cette capacité, généralement exprimée en kilogrammes, semble simple à comprendre. Un système de fixation d'une capacité de 20 kilogrammes devrait supporter un châssis de 20 kilogrammes. Cependant, cette valeur représente la capacité de charge statique, c'est-à-dire la capacité à supporter un châssis immobile par temps calme. Or, dans la réalité, le calme est rare. Les rafales de vent exercent des charges fondamentalement différentes du poids constant du châssis, et un système parfaitement adapté en conditions statiques peut céder brutalement sous l'effet des forces dynamiques d'une tempête. Comprendre la distinction entre ces deux régimes de charge est essentiel pour toute personne qui spécifie, installe ou utilise des systèmes de fixation par friction.
Que signifie la capacité de charge statique ?
La capacité de charge statique d'unbutée de fenêtreLa résistance statique est déterminée par un test standardisé consistant à suspendre un poids calibré à l'entretoise à une distance précise de l'axe de la charnière, simulant ainsi le moment créé par un châssis de masse connue. L'entretoise doit supporter ce poids sans glisser, et le patin de glissement ne doit pas se déplacer de sa position initiale. Ce test mesure la force de maintien pure générée par le patin de friction pressé contre le rail. Il constitue une référence utile car il confirme que l'entretoise peut supporter le châssis dans des conditions idéales : absence de vent, de vibrations et de mouvements brusques. La résistance statique indique la performance minimale que toute entretoise conforme à ces spécifications doit atteindre. Elle ne donne cependant pas une image complète du comportement de l'entretoise en cas de conditions météorologiques extrêmes.
Que signifie le chargement dynamique ?
Chargement dynamique sur unbutée de fenêtre Ce phénomène se produit lorsque des rafales de vent frappent le châssis ouvert. Contrairement à la force de gravité qui s'exerce constamment vers le bas, les charges dues au vent varient en intensité et en direction. Une rafale peut frapper le châssis de l'extérieur, le poussant vers la fermeture, ou de manière oblique, créant une force de torsion. La charge augmente rapidement – souvent de zéro à sa valeur maximale en moins d'une seconde – puis diminue tout aussi vite que la rafale passe. Le dispositif de maintien n'est pas soumis à une force constante contre laquelle il peut s'opposer. Il subit une succession rapide d'impulsions de force, chacune mettant à l'épreuve la capacité de la plaquette de friction à résister au mouvement sous des charges appliquées soudainement. Il s'agit d'un défi mécanique fondamentalement différent du maintien statique. Une plaquette de friction qui adhère fermement sous une charge appliquée progressivement peut glisser lorsque cette même charge est appliquée soudainement, car le coefficient de frottement statique entre la plaquette et le rail peut être vaincu par l'inertie du châssis qui accélère.
Le problème de l'élan
La différence cruciale entre le chargement statique et le chargement dynamique sur unbutée de fenêtreLe fonctionnement d'un système de fermeture dynamique repose sur l'inertie. En conditions statiques, la seule force à laquelle le système de fermeture doit résister est la gravité qui s'exerce sur la masse du châssis. En conditions dynamiques, le vent accélère le châssis, lui conférant une inertie. Le système de fermeture doit alors résister non seulement à la force du vent, mais aussi à l'énergie cinétique accumulée par le châssis lors de la rafale. Un châssis accéléré, même d'un faible angle, possède une inertie qui doit être absorbée par la plaquette de friction. Si cette dernière ne peut absorber cette énergie assez rapidement, le châssis continue de bouger, accumulant ainsi davantage d'énergie cinétique. Le système de fermeture peut alors se retrouver dans une situation où la plaquette de friction, une fois sa résistance atteinte, ne peut plus reprendre son adhérence, car le patin de glissement se déplace désormais trop vite pour que la plaquette puisse rétablir le frottement statique. Le châssis se referme alors brutalement, quelle que soit la résistance statique du système de fermeture. C'est pourquoi un système de fermeture parfaitement stable par temps calme peut céder brutalement lors d'une tempête : les contraintes dynamiques sont fondamentalement plus importantes que le test statique qui a permis d'établir sa résistance.
Comment les fabricants gèrent la différence
Primebutée de fenêtreLes fabricants tiennent compte de la différence entre les charges statiques et dynamiques grâce à des caractéristiques de conception non prises en compte par la résistance statique de base. Le matériau de la plaquette de friction est choisi non seulement pour son coefficient de frottement statique, mais aussi pour ses caractéristiques de frottement dynamique : sa capacité à maintenir l’adhérence sous des charges appliquées brusquement sans glisser. La surface de la plaquette peut être texturée ou rainurée pour améliorer la réponse dynamique. Le mécanisme à ressort qui plaque la plaquette contre le rail peut intégrer des éléments d’amortissement qui limitent les mouvements brusques. Certains haubans sont équipés d’un mécanisme de retenue séparé qui s’active uniquement en conditions dynamiques, offrant une résistance supplémentaire inutile pour le maintien statique. Ces caractéristiques augmentent le coût et la complexité, c’est pourquoi on les trouve sur les haubans haut de gamme. La résistance statique seule ne permet pas de distinguer un hauban doté de ces caractéristiques de résistance aux charges dynamiques d’un hauban qui en est dépourvu.
Le rôle du bras secondaire

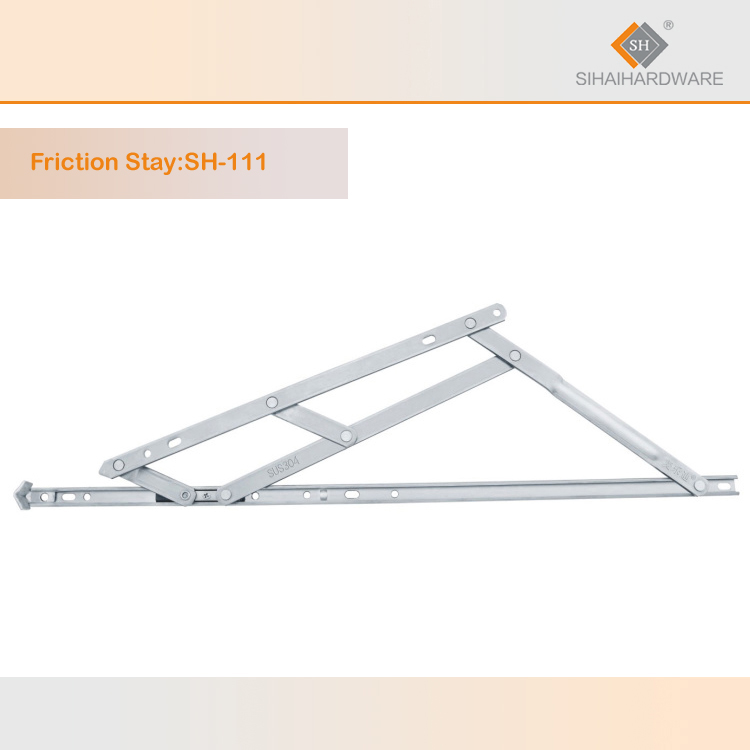

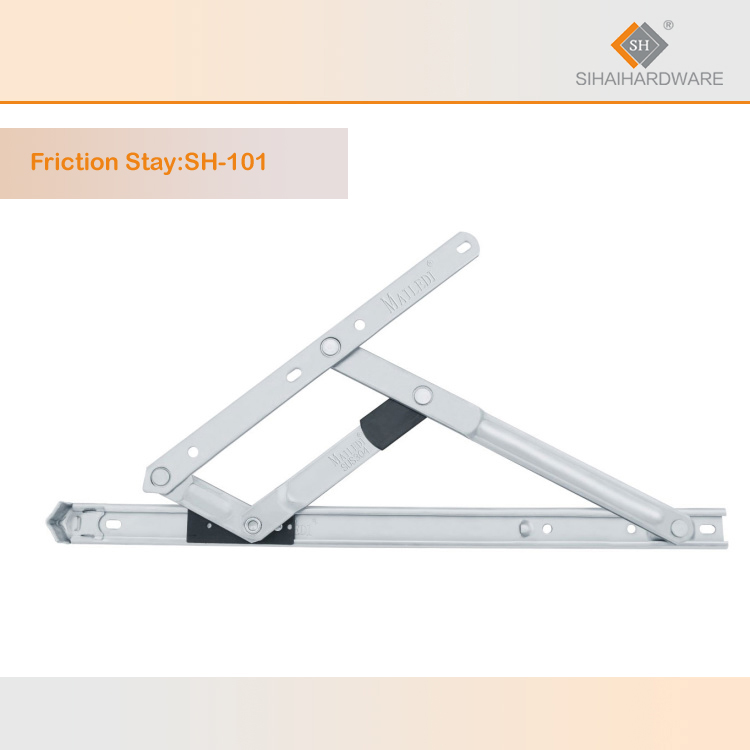

Le bras stabilisateur secondaire présent sur certainsbutée de fenêtreLa conception joue un rôle spécifique dans la résistance aux charges dynamiques. Lors d'une rafale de vent soudaine, le vantail subit non seulement une force de fermeture, mais aussi un moment de torsion qui tend à le faire pivoter par rapport au cadre. Dans un compas à un seul bras, cette torsion est contrée uniquement par l'adhérence du patin de friction sur le rail et la fixation du bras de liaison unique au support du vantail. Un compas à deux bras offre un second chemin de charge qui résiste directement à ce mouvement de torsion, grâce à la contrainte mécanique de la géométrie de la liaison plutôt que par la seule friction. Le bras secondaire n'augmente pas la capacité de charge statique du compas – le test statique ne mesure que la force de maintien, qui est déterminée par le patin de friction. Son principal avantage réside dans l'amélioration de la capacité du compas à maintenir le vantail sous l'effet des forces complexes et multidirectionnelles d'une rafale de vent. Il s'agit d'une amélioration de la résistance aux charges dynamiques qu'un test statique ne révèle pas.
Implications des spécifications
Sélectionner unbutée de fenêtreSe baser uniquement sur la charge statique admissible d'une fenêtre revient à choisir une voiture uniquement en fonction de sa vitesse maximale. Ce chiffre donne une information utile, mais il ne renseigne pas sur la tenue de route en virage ni sur la capacité de freinage en cas d'urgence. Pour les fenêtres situées dans des bâtiments de faible hauteur et abrités, la charge statique admissible peut suffire. Les charges dues au vent y sont modérées et la différence entre capacité statique et dynamique est rarement testée. En revanche, pour les fenêtres exposées, aux étages supérieurs, en zone côtière ou dans tout site soumis à des vents forts ou en rafales, la seule charge statique admissible est insuffisante. Le prescripteur doit privilégier les fenêtres testées en conditions dynamiques, intégrant des caractéristiques de conception spécifiquement pensées pour résister aux charges dynamiques et certifiées par des fabricants capables de fournir des données de performance allant au-delà de la simple valeur de charge statique (en kilogrammes).
Conclusion
La capacité de charge statique d'unbutée de fenêtreLa résistance statique est une mesure nécessaire, mais insuffisante, de la performance réelle d'un système de fermeture. Elle confirme que le système peut maintenir le châssis dans des conditions idéales, mais ne garantit pas sa résistance aux intempéries. Les charges dynamiques imposées par les rafales de vent – appliquées rapidement, de direction variable et s'accompagnant de l'élan d'un châssis accéléré – représentent une contrainte bien plus importante que la simple force de gravité. Un système de fermeture spécifié, installé et considéré comme fiable uniquement sur la base de sa résistance statique risque de céder au moment crucial : par grand vent, châssis ouvert, lorsque le système est le seul élément empêchant le lourd panneau de verre de se refermer brutalement. Comprendre la différence entre résistance statique et dynamique est la première étape pour choisir des ferrures performantes, non seulement en laboratoire, mais aussi dans les conditions climatiques réelles auxquelles les fenêtres sont soumises.
